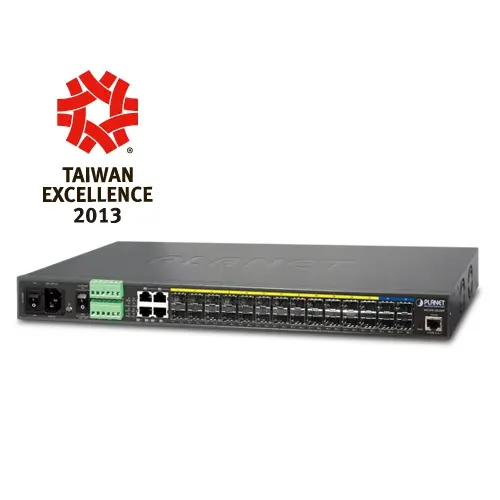

Planet MGSW-2840F

PLANET MGSW-28240F L3 24-Port 100 / 1000BASE-X SFP + 4-Port 10G SFP + Metro Ethernet Switch er spesielt designet for tjenesteleverandører og bedrifter for å levere høyhastighetsnettverk over lengre avstander. SFP-portene kan kobles til forskjellige fiber- og Ethernet-kabler for å utvide switch-funksjonaliteten i hele nettverket. MGSW-28240F er i stand til å bringe non-blocking switch fabric og trådhastighet throughput så høyt som 128 Gbps i temperaturområdet fra -10 til 60 grader C uten noe pakke tap og syklisk redundanskontroll (CRC) feil. Det forenkler oppgavene med å oppgradere enterprise LAN for catering til økende båndbreddekrav.

Fysisk port

• 24 100 / 1000BASE-X SFP mini-GBIC / SFP porter
• 4 10/100 / 1000BASE-T RJ45-porter, delt med Port-1 til Port-4
• 4 10GBASE-SR / LR SFP + spor, kompatible med 1000BASE-SX / LX / BX SFP
• RJ45 til RS232 DB9 konsollgrensesnitt for grunnleggende styring og oppsett

Maskinvare

• Én 100 til 240V vekselstrøm eller dual 36 til 60V likestrømsinngang, redundant effekt med polaritet omvendt beskyttelsesfunksjon
• 19-tommers rackmonterbar design
• IP30 metallveske
• -10 til 60 grader C driftstemperatur

Digital inngang og digital utgang

• 2 digital inngang (DI)
• 2 digital utgang (DO)
• Integrerer sensorer i auto alarmanlegg
• Overfører alarm til IP-nettverk via e-post og SNMP-felle

Lag 3 IP-switcjfunksjoner

• IP-dynamisk rutingsprotokoll støtter OSPFv2
• Ruteringsgrensesnitt gir per VLAN-rutingsmodus
• Støtter maksimalt 128 statiske ruter og ruteoppsummering

Lag 2-funksjoner

• Lagre og fremover-arkitektur med rund / CRC-filtrering som eliminerer feilaktige pakker for å optimalisere nettverksbåndbredden
• Støtte til stormkontroll- Broadcast / Multicast / Unknown unicast
• Støtter VLAN- IEEE 802.1Q merket VLAN- Opptil 256 VLAN-grupper, av 4096 VLAN-IDer- Gir støtte for brobygging (VLAN Q-in-Q) (IEEE 802.1ad)- Privat VLAN Edge (PVE)- Protokollbasert VLAN- MAC-basert VLAN- IP-nettverksbasert VLAN- Voice VLAN- GVRP
• Støtter Spanning Tree Protocol- IEEE 802.1D Spanning Tree Protocol (STP)- IEEE 802.1w Rapid Spanning Tree Protocol (RSTP)- IEEE 802.1s Multiple Spanning Tree Protocol (MSTP), spanning tree av VLAN- BPDU-vakt
• Støtter koblingsaggregasjon- 802.3ad Link Aggregation Control Protocol (LACP)- Cisco eterkanal (statisk bagasjerommet)- Maksimalt 14 bagasjeromsgrupper, med 16 porter for hver trunkgruppe- Opptil 32 Gbps båndbredde (full dupleksmodus)
• Gir portspeil (mange-til-1)
• Portspeiling overvåker den innkommende eller utgående trafikken i en bestemt port
• Loopbeskyttelse for å unngå kringkastede løkker
• Støtter ERPS (Ethernet Ring Protection Switching)
• IEEE 1588 og synkron Ethernet-nettverkstiming

Tjenestekvalitet

• Ingress Shaper og Egress Rate Limit per port båndbreddekontroll
• 8 prioriterte køer på alle svitsjeporter
• Trafikklassifisering- IEEE 802.1p CoS- TOS / DSCP / IP Fortrinn til IPv4 / IPv6-pakker- IP TCP / UDP-portnummer- Typisk nettverksapplikasjon
• CoS-retningslinjer for streng prioritering og vektet runde (WRR)
• Støtter QoS og inn / ut båndbreddekontroll på hver port
• Trafikk-politiarbeid på bryterhavnen
• DSCP-merknad

Multicast

• Støtter IGMP snooping v1, v2 og v3
• Støtter MLD snooping v1 og v2
• Støtte for spørringsmodus
• IGMP-snooping-portfiltrering
• MLD-snooping-portfiltrering
• MVR (multicast VLAN-registrering)

Sikkerhet

• Godkjenning- IEEE 802.1x portbasert / MAC-basert nettverkstilgangsgodkjenning- IEEE 802.1x autentisering med gjest VLAN- Innebygd RADIUS-klient for å samarbeide med RADIUS-serverne- RADIUS / TACACS + brukere får tilgang til godkjenning
• Liste over tilgangskontroller- IP-basert tilgangskontrolliste (ACL)- MAC-basert tilgangskontrolliste (ACL)
• Kilde MAC / IP-adresse bindende
• DHCP Snooping for å filtrere mistillitede DHCP-meldinger
• Dynamisk ARP-inspeksjon kaster ARP-pakker med ugyldig MAC-adresse til IP-adressebinding
• IP Source Guard forhindrer IP-forfalskningsangrep
• IP-adressetilgangsstyring for å forhindre uautorisert inntrenger

Management

• IPv4 og IPv6 dual stack management
• Switchhåndteringsgrensesnitt- Konsoll / Telnet kommandolinjegrensesnitt- Nettbryteradministrasjon- SNMP v1, v2c og v3 switch management- SSH / SSL sikker tilgang
• IPv6-adresse / NTP-administrasjon
• Innebygd TFTP-klient (Trivial File Transfer Protocol)
• BOOTP og DHCP for tildeling av IP-adresse
• System vedlikehold- Last opp / last ned fastvare via HTTP / TFTP- Tilbakestill-knapp for systemstart eller tilbakestilling til fabrikkstandard- Doble bilder
• DHCP-relé og alternativ 82
• Brukerrettighetskontroll nivåer
• NTP (Network Time Protocol)
• Link Layer Discovery Protocol (LLDP) og LLDP-MED
• Nettverksdiagnostikk- SFP-DDM (Digital Diagnostic Monitor)- Kabeldiagnostikk-teknologi gir mekanismen for å oppdage og rapportere potensielle kablingproblemer- ICMPv6 / ICMPv4 ekstern ping
• SMTP / Syslog fjernalarm
• Fire RMON-grupper (historie, statistikk, alarmer og hendelser)
• SNMP-felle for grensesnittkobling og varsel om kobling ned
• Systemlogg
