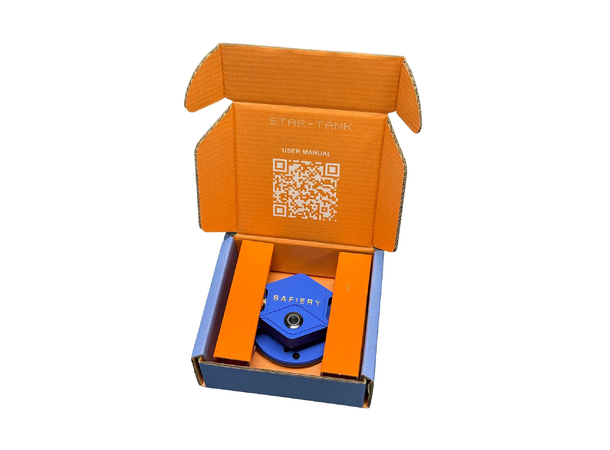

Radar-Tanksensor med Batteridrift

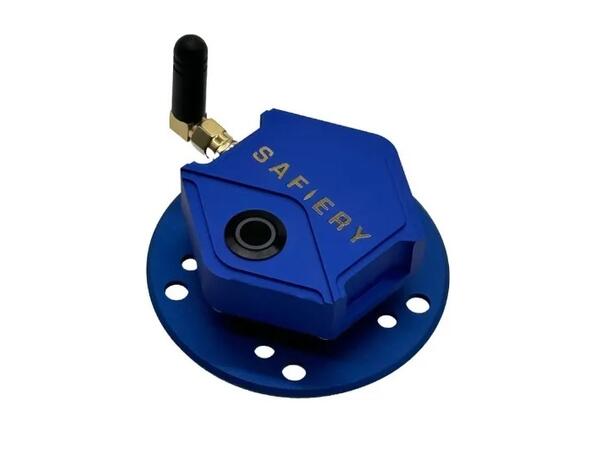

Denne batteridrevne radar-tanksensoren er designet for integrasjon i Victron Energy-systemer. Den kobles via Bluetooth til GX-enheten og sender hvert 60. sekund et tanknivå (0–200 cm tankdybde) og temperaturen ved tanksensoren. Takket være radarteknologi kan sensoren enkelt festes på en plast- eller GFK-tank med en monteringsplate. For montering på metalltanker er sensoren utstyrt med et SAE 5-hullsmønster.

Funksjoner

• Bluetooth-tilkobling til Victron GX-modeller (5.3 ADV)
• Batterilevetid: 3–5 år (avhengig av tankhøyde og gjennomsnittlig fyllingsgrad)
• Batteritype: CR2744 (knappcelle)
• Blindområde under sensor: 3 cm
• Maksimal tankdybde: 200 cm (kan konfigureres til 0–50 cm, 50–100 cm, 100–200 cm)
• Målingsintervall: 60 sekunder (10 sekunder under oppstart i 10 minutter)

Her er link til manualen, med flere videoer av hvordan man setter den opp:

https://university.safiery.com/view/200317389/10/

Kompatibilitet

Victron Venus OS, operativsystemet for GX-overvåkingsenheter, støtter Safiery STAR-tanksensorer direkte. Disse radar-tanknivåsensorene bruker Bluetooth Low Energy-teknologi, som gir en rekkevidde på ca. 40 meter (bruk av en USB Bluetooth-adapter på GX-enheten anbefales) og lavt strømforbruk sammenlignet med tradisjonell Bluetooth-teknologi.

Installasjon

Sensorkomponenter kan monteres på enhver ikke-metallisk tank, inkludert tykke GFK-tanker med eller uten skumkjerne. For metalltanker må sensoren ha fri sikt til væsken, noe som sikres med en SAE-adapter med 5 hull. For lufttett tetning kan du bruke tetningstape på gjengene før sensoren skrus inn i grunnplaten.

Ikke-metalliske tanker:

Klebe grunnplaten direkte på tanken og skru på STAR-tankmodulen.

Ved bruk på plast tank i diesel, så anbefaler produsenten å montere en metall plate under tanken for nøyaktig avlesning.

Metalltanker:

Bruk SAE-adapteren for å sikre fri sikt til væsken.

For metall tanker må man må lage hull igjennom tanken for radarbølger går ikke igjennom metall.

Radarteknologi

Tradisjonelt har ikke-invasive tanknivåsensorer brukt ultralyd med frekvenser på ca. 100 kHz. Disse kan blokkeres av faste stoffer eller materiale i vannet og er sårbare for skum og refleksjonsforstyrrelser. Radar løser disse problemene med høy presisjon ved bruk av 60 GHz fasekoherent radar.

Den fasekoherente radar sender høyfrekvente pulser som reflekteres tilbake og analyseres for å måle tankdybden. Denne teknologien gir høyere nøyaktighet og bedre signalprosessering.

Fordeler

• Høy presisjon
• Lang rekkevidde
• Egnet for svartvannstanker
• Robust mot skum og refleksjoner
